复合土工膜
- 复合土工膜，广泛应用于渠道防渗工程。近年来，土工合成材料在土木工程，尤其是在防洪抢险工程中的大量应用及其成效，引起了广大工程技术人员的高度重视。对于土工合成材料的...
- 咨询热线：13853889575
-
产品详情
复合土工膜，广泛应用于渠道防渗工程。近年来，土工合成材料在土木工程，尤其是在防洪抢险工程中的大量应用及其成效，引起了广大工程技术人员的高度重视。对于土工合成材料的应用技术，国家从防渗、反滤、排水、加筋、防护等方面，提出了规范性技术要求，大大加快了新材料的推广应用步伐。该材料在灌区渠道防渗工程中得到广泛应用，结合施工实践，浅谈复合土工膜的应用技术。

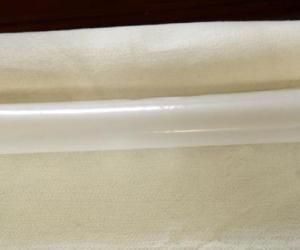

复合土工膜是用土工织物与土工膜复合而成的不透水材料，它主要用于防渗，复合土工膜分为一布一膜和两布一膜、宽幅4-6m，重量为200-1500g/m2，抗拉、抗撕裂、顶破等物理力学性能指标高，能满足水利、市政、建筑、交通、地铁、隧道等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。
复合土工膜（复合防渗膜）分为一布一膜和两布一膜，宽幅4-6m，重量为200—土工膜生产车间1500g/平方米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗、隔离、补强、防裂加固等土木工程需要。常用于堤坝、排水沟渠的防渗处理，以及废料场的防污处理。
测试指标
|
单位面积质量(g/m2) |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
备注 |
|
膜材度(mm) |
0.25-0.35 |
0.3-0.5 |
||||||
|
断裂强力(kN/m) |
5 |
7.5 |
10.0 |
12.0 |
14.0 |
16.0 |
18.0 |
纵横向 |
|
CBR顶破强力(kN) |
1.1 |
1.5 |
1.9 |
2.2 |
2.5 |
2.8 |
3.0 |
|
|
撕破强力(kN) |
0.15 |
0.25 |
0.32 |
0.40 |
0.48 |
0.56 |
0.62 |
|

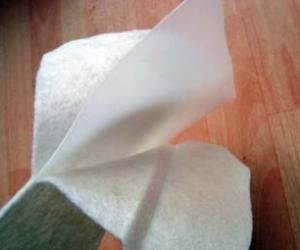

复合土工膜是在薄膜的一侧或两侧经过烘箱远红外加热，把土工布和土工膜经导辊压到一起形成复合土工膜。随着生产工艺的提高，还有一种流延法做复合土工膜的工艺。其形式有一布一膜、二布一膜、两膜一布等。土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，最好采用埋入法铺设。施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过渡层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。
施工事项
（1）使用须采用埋入式：覆盖厚度不宜小于30cm。复合土工膜广泛应用于水库防渗工程
（2）整修防渗系统应有：垫层、防渗层、过渡层、保护层组成。
（3）土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要清除。与膜接触面铺设粒径小的沙土或粘土作防护层。
（4）铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。
（5）施工时，应避免石块，重物直接砸在土工膜上、最好边施工、边铺设膜、边覆盖保护层。
功能加强
1、复合土工膜与支撑材料接触面应力求平整，以免薄膜被刺破丧失其防渗作用，否则，应设细粒垫层，以保护薄膜不被损伤。
2、通常在拐角及畸形地段，应是接缝长度尽量减短，除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。
3、复合土工膜自身的连接，防渗薄膜的连接方式可归纳为三种，即粘结法、焊接法以及硫化法，视防渗薄膜的原材料的不同而选择，所有连接缝的抗渗性能均应进行检查，以防接缝连接不好而渗漏。
4、复合土工膜与周边边界的连接。复合土工膜与周边边界必须严密结合，施工时可在地基和岸坡开挖锚固槽连接，如果地基是浅层砂砾石透水层，则应将砂砾石开挖掉，直至基岩然后浇筑混凝土底座，将土工膜固定在混凝土内，如果地基是不透水粘水层，可开挖深为2m，宽为4m左右的锚固槽，将土工薄膜置于槽内，然后密实回填粘土；如果地基是深厚的砂砾石透水层，可采用土工薄膜铺盖的方式进行防渗，其长度根据计算确定，铺盖部位必须整平，并铺设厚约30cm，最大粒径为20mm的过渡层，同样膜上也要铺设过滤层，随后加设保护层，薄膜周边应与两岸岸坡不透水层严密结合，防渗薄膜与锚固槽的连接视薄膜与混凝土的允许接触渗透坡降确定。聚氯乙烯和丁基橡胶类薄膜可用粘合剂或溶化剂很好的粘着于混凝土面上，故嵌入长度适当可短些，因聚乙烯薄膜不能粘着于混凝土面上，故嵌上混凝土的长度至少为0.8m。
5、复合土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。
